產品簡介
橫河電機的渦街流量計VY系列采用兩項關鍵技術開發，即數字技術和繼承來自YEWFLO系列的獨特結構。利用數字技術實現遠程維護和自我診斷，以便輕松檢查設備的健康狀況。獨特的結構提供了魯棒性和長期穩定的測量。VY系列支持SIL2、本地防爆等多種標準。它具有溫度壓力補償、能量計算等多種計算功能。VY系列有助于客戶工廠的高效
產品分類
橫河電機的渦街流量計VY系列采用兩項關鍵技術開發，即數字技術和繼承來自YEWFLO系列的獨特結構。
利用數字技術實現遠程維護和自我診斷，以便輕松檢查設備的健康狀況。獨特的結構提供了魯棒性和長期穩定的測量。
VY系列支持SIL2、本地防爆等多種標準。
它具有溫度壓力補償、能量計算等多種計算功能。
VY系列有助于客戶工廠的高效及有計劃的運行。
OpreX是橫河電機為其工業自動化（IA）和控制業務推出的綜合品牌，其代表了橫河電機相關技術和解決方案的獨特之處。它是由每個類別下不同系列組成，本產品是OpreX現場儀表系列，屬于OpreX測量類別。關于OpreX
詳細介紹
支持高效和有計劃的工廠運營 測量穩定，可維護性高VY系列概況
數字化
在有大量設備運行的工廠中，需要根據設備狀況進行高效和系統性的維護活動。
VY系列通過進一步推進內部信號數字化，配備了完整的設備自診斷功能，包括發生體和傳感器元件。這提高了可靠性，包括安全儀表回路的可靠性（符合SIL2）。遠程維護功能允許從儀器室的計算機上輕松檢查設備的健康狀況，無需前往現場。橫河渦街流量計的免維護性已被公認，通過增強的自診斷和遠程維護功能，實現渦街流量計的狀態維護。繼承
VY系列繼承了YEWFLO系列獨有的可靠且經驗證的檢測結構。

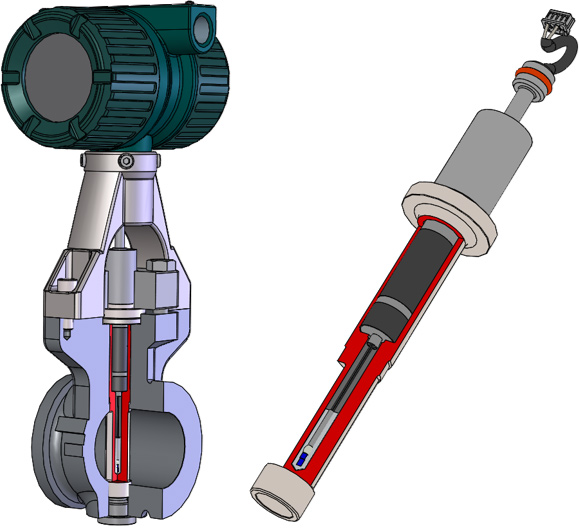

它是一個帶有兩個流量傳感器和一個內置溫度傳感器的可拆卸渦流發生體。這種結構帶來了堅固性、長期穩定性、較短的面間距和縮短的上游直管長度。
即使需要維護，例如由于工藝干擾，也無需從管道上拆除整個流量計。可以對渦流脫落器器進行部分清潔和更換。此外，通過配備的兩個傳感器元件的獨特結構進行數字信號處理，有效消除了管道振動。
由于獨特的檢測結構和面間距長度與之前的YEWFLO系列兼容，因此VY系列可以安裝在同一位置，無需額外的管道工作。
這種類型的流量計在發生體（渦流發生器）中帶有內置溫度傳感器（Pt1000），可同時測量過程流體溫度。
尺寸從25毫米到300毫米?？膳c高溫型和縮徑型組合使用。它涵蓋了范圍廣泛的流體測量。
測量出來的溫度可用于溫度補償。此外，與模擬輸入信號（如壓力…）相組合，可以支持更準確的流量測量。
[內置溫度傳感器類型一般規格書]
| 本體 | 通用型 [可組合本體] 縮徑型（縮小1或2檔口徑） | |
|---|---|---|
| 發生體 | 帶溫度傳感器的通用型，帶溫度傳感器的長頸型 [可組合發生體]帶溫度傳感器的高溫型 | |
| 精度 | 讀數的±0.75 % (液體), 讀數的±1 % (氣體，蒸汽) | |
| 過程溫度 | -40 °C 到 250 °C | |
| 最大過程壓力 | ASME Class 900, EN PN40, JIS 40K | |
| 環境溫度 | -40 ( / -50 ) °C 到 85 °C | |
| 連接尺寸 | 夾持型 | 從 25 至 100 mm |
| 法蘭型 | 從 25 至 300 mm | |
| 防護等級 | IP66 / IP67 | |
有關詳細規格，請參閱位于下載選項卡下的一般規格書。
Total Insight是一種產品概念，指的是在產品生命周期的每個階段為客戶提供支持。VY系列是基于Total Insight概念開發的。
橫河電機審查了與運營和成本相關的整個生命周期，并制定了旨在解決當前問題的設計概念，致力于降低整個生命周期的運營成本。
簡化選擇：減少工程工時和采購成本
智能輔助：減少操作啟動時間
進程保護：提高操作效率并減少錯誤
解決方案：提高維護工作效率
輕松選型 提供型號選擇工具，包括尺寸調整 可提供廣泛的流量測量范圍，最大尺寸為400毫米?？s徑型可支持兩檔縮徑尺寸。 面間距長度與之前的YEWFLO系列相同，因此可以長期使用。 支持多種標準 功能安全符合IEC 61508安全完整性等級SIL2 防爆：IECEx、ATEX、FM、FMc、日本、臺灣、阿聯酋 通用安全、EMC、PED、EURoHS、CE標志、CRN、ABS/NDNV船舶分類 行業標準：NAMUR NE21、NE107、NACE材料 內置豐富的計算功能 使用內置溫度傳感器或電流輸入的溫度/壓力/密度計算體積、質量和能量流速 使用內置蒸汽表計算飽和/過熱蒸汽的質量和能量 Total Insight - 輕松選型 -
真正通用的產品線
實現穩定的測量 橫河電機獨特的結構將傳感器和發生體集合在一起，通過整個發生體捕獲渦流信號 即使直管長度較短，也能提供穩定的測量，不受安裝方向的影響 準確捕捉流量信號 具有雙傳感器元件的獨特結構，可消除管道振動噪聲 成熟的專有數字信號處理技術（SSP*）消除了噪聲，僅提取渦流信號 由于管道振動，報警可能出現錯誤輸出 * SSP: 橫河電機的專有信號處理技術，可以消除噪聲，從雙傳感器元件中提取渦流信號。 安裝后即可使用 出廠前已設置好參數 SSP的自動調整功能可省略現場調整 包括波形監測在內的驗證工具便于安裝后狀態檢查Total Insight - 智能輔助 -
抗振且穩定的流量測量

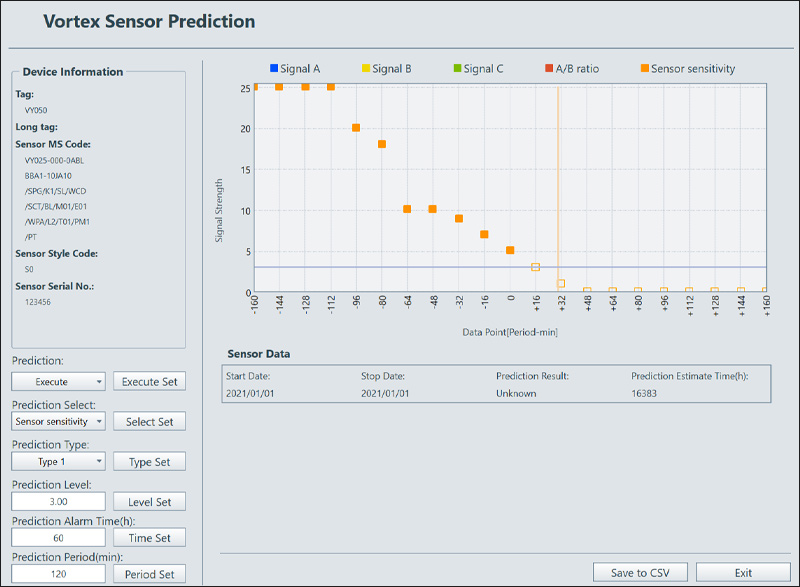

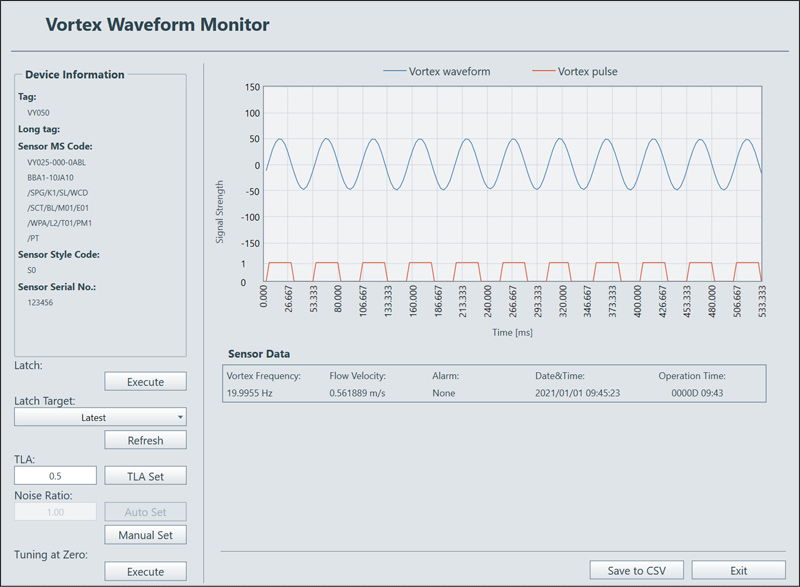

可輕松診斷所有功能塊 所有的功能塊都可以進行自診斷，符合SIL2功能安全標準的要求。 輕松識別需要設備維護的位置 從遠程位置（如儀表室）確認設備運行狀況 使用FSA130驗證工具進行向導式遠程維護 檢查儀表室的渦流信號波形，無需將示波器帶到現場 * 單擊此處了解 FSA130 電磁流量計/渦街流量計驗證工具的詳細信息 支持基于狀態的維護 FSA130驗證工具可預測傳感器狀態Total Insight - 進程保護 -
先進的自診斷和遠程維護
輕松識別過程或設備端異常 過程診斷檢測管道振動和流體波動 自我診斷功能監測設備運行狀況 獨特的發生體結構 橫河獨特的發生體結構以其堅固性和長期穩定性而聞名 在出現意外情況時，可拆除發生體進行清潔或更換 減少停車時間 變送器的參數可以備份到傳感器，在更換變送器時很容易恢復Total Insight - 解決方案 -
智能設備維護
渦街流量計使用馮·卡曼效應來測量流體或氣體的流速。 什么是馮·卡曼效應？ 20世紀初，匈牙利裔美國數學家&物理學家西奧多·馮·卡曼（Theodore von Karman）發現，垂直流過鈍體的流體或氣體會在發生體兩側產生交替的渦旋。這些漩渦的路徑被稱為馮卡曼漩渦街。 馮·卡曼發現，如果測量這些漩渦的頻率，該頻率與產生漩渦的流速成正比。這個頻率被稱為卡門渦流頻率。頻率和流速的關系可以用以下公式進行數學表達： 從方程式中，我們可以看出頻率與速度成正比。如果我們可以測量頻率，知道斯特魯哈爾數（St），知道發生體寬度；我們可以求出v（速度）。 我們如何測量漩渦的頻率？ 當漩渦形成并通過發生體（鈍體）時，與其他流體相比，它們會產生一個低壓。該低壓在發生體上產生壓差。dp的高壓側在低壓方向對發生體施加應力。當?shù)蛪簜鹊奈恢靡驗殇鰷u從一側切換到另一側而發生交替時，所施加的力的方向改變導致發生體振蕩。這種振蕩就是卡門漩渦頻率。 市場上有幾種方法來測量振蕩，其中膜片和電容傳感器是比較常見的兩種。但是更好的方法還是使用壓電晶體傳感器。傳感器在壓縮時會產生一個電信號，可以傳送到流量計的電子設備上。現在卡門漩渦頻率已經測量出來了（而且我們知道了St和d），流量計電子設備可以進行簡單的計算來確定通過管道的體積流量。 使用渦街流量計有什么優勢？ 高精度 可調的測量范圍 輸出與流量成比例 無零點波動 壓力損失小技術信息 - 測量原理 -
渦街流量計-工作原理
無論是液體還是氣體，渦街流量計的測量精度都是讀數的±1%（脈沖輸出），與孔板流量計相比，其精度更高。對于液體，根據流體類型及其條件，可達到±0.75%的精度。
可調范圍定義為可測量范圍的最大值與最小值的比率。允許渦街流量計在測量點數值波動很大的過程中工作。
由于輸出與流量（流速）成正比，所以不需要平方根計算，而孔板流量計需要平方根計算。
由于頻率是從傳感器輸出的，所以不會發生零點漂移。
由于在渦街流量計的管道中僅放置了渦街發生體，因此與具有孔板的流量計相比，在流動管道中引起的流體壓力損失會比較小。
將降噪和頻譜信號處理（SSP）相結合，以提供準確和穩定的測量。 VY系列的SSP功能提供增強的抗振性和先進診斷功能 VY系列是一款免維護流量計。它具有用于分析檢測信號頻率的電路，并且僅允許渦流頻率通過分段帶通濾波器，從而準確識別和消除噪聲。VY系列的頻譜信號處理（SSP）功能僅輸出適當?shù)臏u流頻率，即使在波動的流量條件下也是如此。 管道強烈振動引起的噪聲會影響渦流頻率檢測的準確性。安裝在VY系列中的兩個壓電元件是極化結構，因此它們不會檢測流體或垂直方向的振動。通過調整壓電元件的輸出，可以降低垂直方向中振動的噪聲。技術信息 - Sensing 技術 -
信號處理（SSP：頻譜信號處理）
降噪
渦流流量計在管道內流速分布有偏差時，一般會影響流量測量精度。 確保上游至少10D，下游至少5D。 確保上游至少5D，下游至少5D。 確保上游至少10D，下游至少5D。 確保上游至少10D，下游至少5D。 確保上游至少10D，下游至少5D。 確保上游至少20D，下游至少5D。 將閥門安裝在流量計的下游側。上游直管長度取決于位于上游的元件，如縮徑管/膨脹管、彎管等，請參考上述說明。下游直管長度保持5D以上。技術信息 - 直管長度 -
必要的直管長度和要點，與典型安裝實例一起展示。直管
縮徑管
膨脹管
單彎管
同一平面的雙彎管
不在同一平面的雙彎管
閥門位置和直管長度
如果閥門必須安裝在流量計的上游，確保上游直管長度不小于20D，下游直管長度不小于5D。
如果管道始終充滿流體，則安裝方向是水平、垂直還是傾斜都無關緊要。 技術信息 - 安裝方式 -
但是，在水平和傾斜的情況下，請務必將接線盒或轉換器安裝在管道位置上方，以避免進水。水平管道
垂直管道
傾斜管道
